불이 켜지는 전기 회로
이 개념 문제 6개 풀기 →앞에서
먼저 알 개념은 이 단원의 앞부분에 있어요
초등에서 — 이 단원
다음에

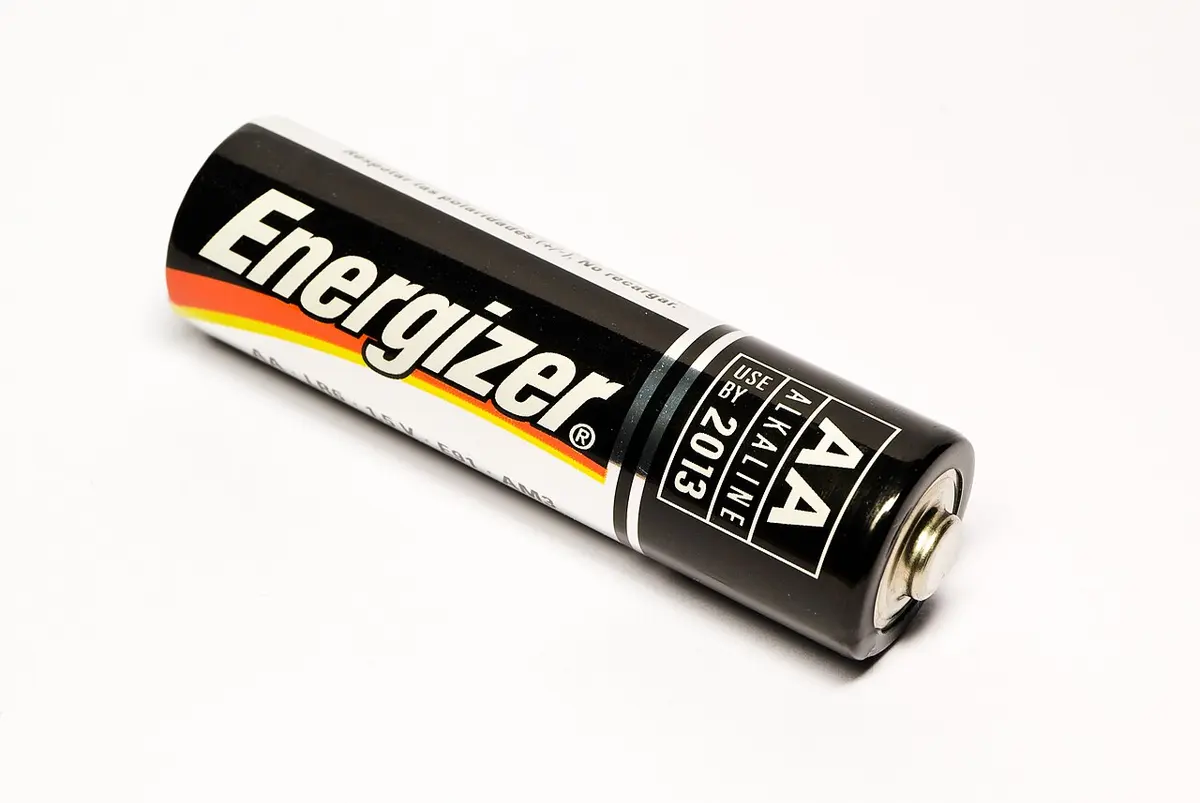

같은 개념 · 다음 층 · 중2 · 전기와 자기전류 · 전압 · 저항전류는 전하의 흐름이에요. 도선 속에서는 전자가 전지의 (−)극에서 (+)극 쪽으로 움직이고, 전류의 방향은 (+)극 → (−)극으로 약속해요. 전압은 전류를 흐르게 하는 능력, 저항은 전류의 흐름을 방해하는 정도이고, 저항이 일정하면 전류는 전압에 비례해요(옴의 법칙).이어지는 것 · 중2 · 전기와 자기전기 에너지와 소비 전력전기 기구는 전기 에너지를 빛 · 열 · 소리 · 운동 에너지로 바꿔요. 1초 동안 쓰는 전기 에너지가 소비 전력(단위 W)이고, 소비 전력에 사용 시간을 곱한 것이 전력량(단위 Wh)이에요. 같은 일을 하면서 소비 전력이 작은 기구가 효율적이에요.꼬마전구에 불을 켜려면 전지 · 전구 · 전선이 있어야 해요. 전지는 볼록한 쪽이 (+)극, 평평한 쪽이 (−)극이에요. 꼬마전구 아래쪽에는 쇠로 된 두 곳이 있는데, 맨 아래 볼록한 곳이 꼭지, 나사처럼 생긴 둘레가 옆면이에요.
전구의 꼭지와 옆면이 전지의 (+)극과 (−)극에 각각 이어져, 끊어진 곳 없이 전기가 한 바퀴 돌 때 불이 켜져요. 이렇게 전기가 흐르도록 전지 · 전구 · 전선을 이은 것을 전기 회로라고 해요. 전선을 두 개 이었어도 둘 다 옆면에만 닿거나, 둘 다 한 극에만 이으면 불이 켜지지 않아요.
잇기 퍼즐
자료 · 계산 마디 전압법으로 직접 계산한 가상 실험(전지 1.5 V · 꼬마전구 8 Ω, 전기가 통하는 물질은 금속)
해 볼 것 · 먼저 예상해 보세요 → '켜질 것 같아요 / 안 켜질 것 같아요'를 고르세요 → 켜진 회로들의 공통점은 무엇인가요?
직접 이어 보기
자료 · 계산 마디 전압법으로 직접 계산한 가상 실험(전지 1.5 V · 꼬마전구 8 Ω, 전기가 통하는 물질은 금속)
해 볼 것 · 전구의 꼭지 · 옆면과 전지의 두 극을 이어 불을 켜 보세요 → (+)극과 (−)극을 전선으로 바로 이으면 어떻게 되나요?
(+)극과 (−)극을 전선으로 바로 이으면 전기가 전구로 가지 않고 전선으로만 흘러 전지와 전선이 뜨거워져요(합선). 실험할 때 절대 하지 않아요.
실험에서는 전지 끼우개 · 전구 끼우개 · 집게 전선을 쓰면 쉽게 이을 수 있고, 스위치를 달면 회로를 잇고 끊을 수 있어요 — 스위치를 닫으면 불이 켜지고, 열면 회로가 끊어져 꺼져요.
회로 한 곳을 끊고 그 사이에 여러 물질을 끼워 보면, 전기가 잘 통하는 물질과 잘 통하지 않는 물질이 나뉘어요. 철 · 알루미늄 · 구리 같은 금속은 전기가 잘 통하고(도체), 나무 · 플라스틱 · 유리 · 고무 · 종이는 잘 통하지 않아요(부도체). 그래서 전선은 속을 구리로, 겉을 비닐로 만들어요.
전기가 통할까
자료 · 계산 마디 전압법으로 직접 계산한 가상 실험(전지 1.5 V · 꼬마전구 8 Ω, 전기가 통하는 물질은 금속)
해 볼 것 · 먼저 예상해 보세요 → 물질을 하나씩 끼워 보세요 → 불이 켜진 물질들은 무엇으로 되어 있나요?
(가) ~ (다) 가운데 전구에 불이 켜지는 것을 골라 보세요.
▸ 풀이 보기
- (가) 두 전선이 모두 (+)극에 이어져 (−)극으로 돌아오는 길이 없어요 — 안 켜져요.
- (나) 꼭지는 (−)극, 옆면은 (+)극에 이어졌어요. 극을 바꿔 이어도 꼭지와 옆면이 두 극에 각각 이어지면 켜져요.
- (다) 전선이 하나뿐이라 회로가 끊어져 있어요 — 안 켜져요.
답: (나)
회로의 빈 곳에 동전 · 나무젓가락 · 알루미늄 포일 · 유리 구슬을 차례로 끼웠어요. 전구에 불이 켜지는 것을 모두 골라 보세요.
▸ 풀이 보기
- 동전과 알루미늄 포일은 금속이라 전기가 잘 통해요 — 불이 켜져요.
- 나무젓가락(나무)과 유리 구슬(유리)은 전기가 잘 통하지 않아요 — 불이 켜지지 않아요.
답: 동전, 알루미늄 포일
전선의 속을 구리로, 겉을 비닐로 만드는 까닭으로 알맞은 것은?
